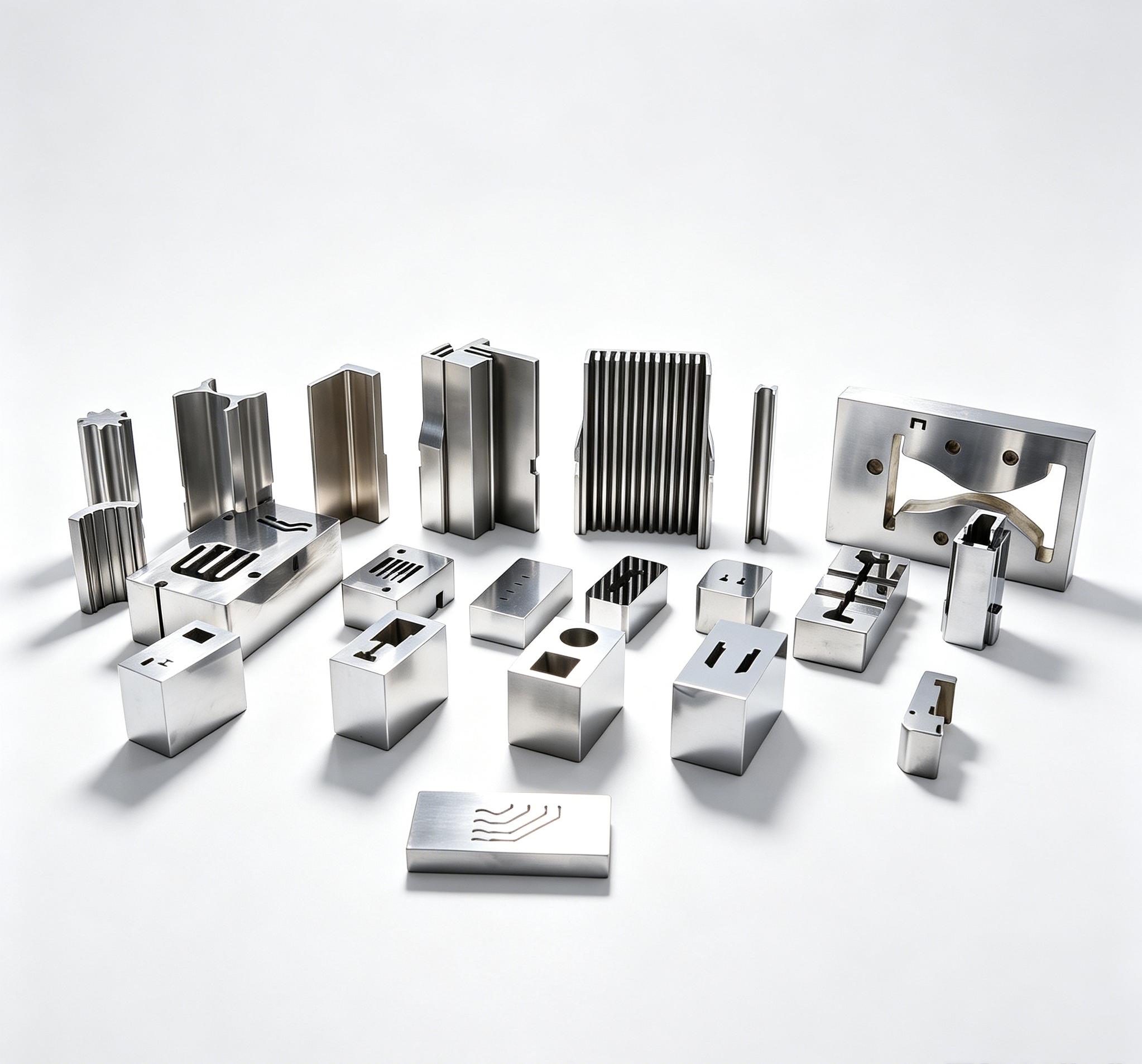

Auf jeder Präzisionsform oder Stanzwerkzeug Auf Zeichnungen findet man oft eine Notiz wie diese:
„Maximal zulässige Profilabweichung: ±0,002 mm.“
Für jemanden, der mit Drahterodieren nicht vertraut ist, mag diese Linie wie eine weitere Toleranz aussehen. Aber für einen erfahrenen Anwender… langsames Drahterodieren (WEDMFür den Bediener sind diese zwei Mikrometer ein Weckruf. Sie bedeuten, dass von der Maschinenauswahl und den elektrischen Parametern über den Drahtzustand, die Wasserqualität und den Schnittweg bis hin zur Werkstatttemperatur jedes Glied in der Kette diese zwei Mikrometer berücksichtigen muss.
Wenn auch nur eine dieser Verbindungen falsch ist, wird das Teil die Prüfung nicht bestehen.
Dieser Artikel erläutert, warum ±0,002 mm grundsätzlich eine Herausforderung für die Systemtechnik darstellt – und was ein B2B-Käufer von einem seriösen Partner für Präzisions-EDM erwarten sollte.
Um diese Zahl in Relation zu setzen:
l 2 Mikrometer = 0,002 mm

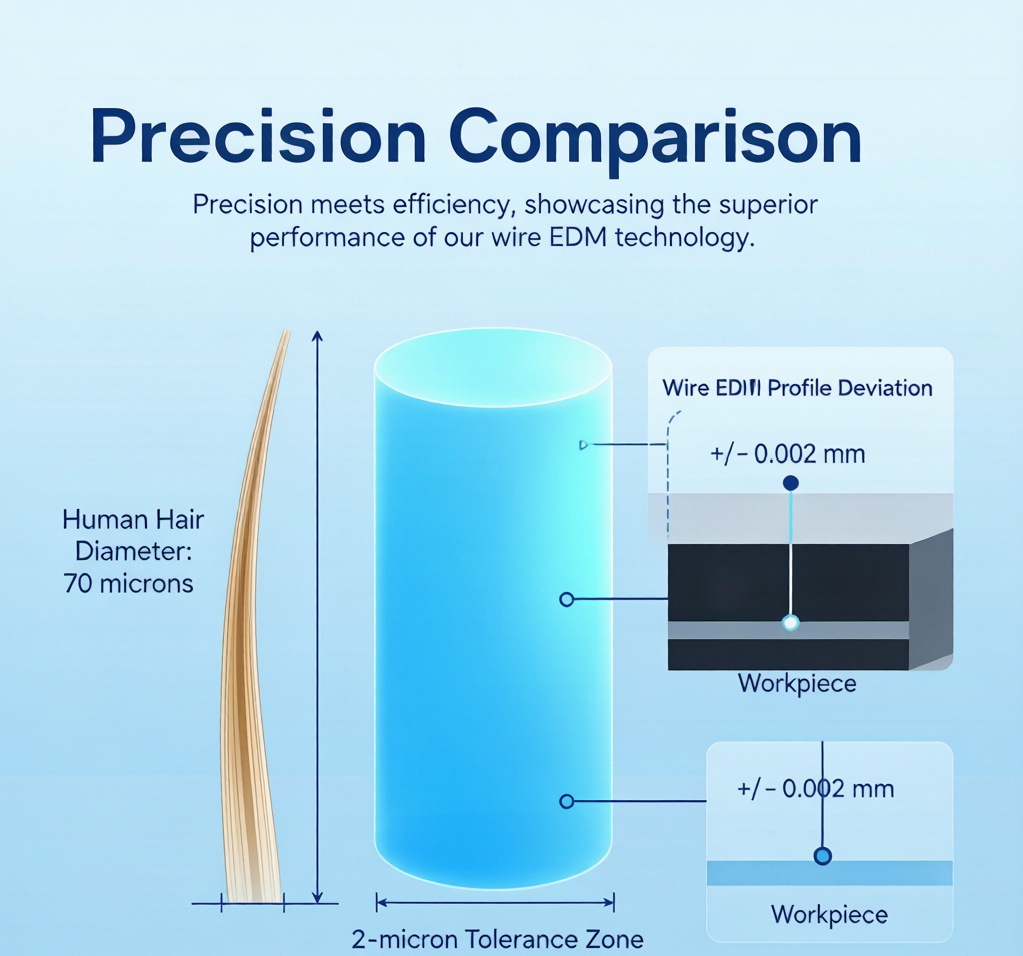

l Ein menschliches Haar hat einen Durchmesser von etwa 70 Mikrometern.
l Das bedeutet, die zulässige Abweichung beträgt weniger als 1/35 der Dicke eines Haares.
Keine einzelne Komponente einer Drahterodiermaschine kann allein ein 2-Mikrometer-Profil realisieren. Dieser Wert wird nur erreicht, wenn Draht, elektrische Energie, dielektrisches Wasser, Werkzeugweg und Umgebungsbedingungen optimal aufeinander abgestimmt sind. Das ist die Essenz der Systementwicklung: ein Endergebnis, das sich aus dem Ganzen ergibt, nicht aus der Summe seiner Teile.
Die 5 kritischen Glieder in einem Präzisions-Drahterodierprozess
1. Auswahl und Spannungsregelung des Elektrodendrahts
Das „Schneidwerkzeug“ beim Drahterodieren ist kein massiver Schaftfräser, sondern ein Elektrodendraht aus Messing oder Molybdän mit einem Durchmesser von nur 0,10–0,30 mm. Dieser Draht weist bereits eine eigene Durchmessertoleranz auf.
Warum das wichtig ist:
l Wenn ein Messingdraht mit einem Durchmesser von 0,25 mm tatsächlich 0,002 mm zu groß ist, vergrößert sich der Entladungsspalt und das fertige Profil verschiebt sich nach außen.
l Wenn die Drahtspannung schwankt, vibriert der Draht während des Schneidens, und diese Vibration überträgt sich direkt auf die Werkstückoberfläche als Wellen oder Maßstreuung.
So sieht Qualität aus:
l Präzisionselektrodendraht mit genau kontrolliertem Durchmesser
l Kontinuierliche Verschleißüberwachung mit prozessintegrierter Kompensation
l Ein automatisches Spannungsregelungssystem, das Spannungsschwankungen auch bei hohen Drahtgeschwindigkeiten in einem engen Bereich hält.
Hier unterscheiden sich Einsteiger- und High-End-Maschinen deutlich. Eine geschlossene Spannungsregelung ist für Arbeiten mit einer Genauigkeit von ±0,002 mm unerlässlich.
2. Präzise Abstimmung der Entladungsparameter
Beim Drahterodieren wird Material durch gepulste elektrische Entladung abgetragen. Jeder Impuls erzeugt einen winzigen Krater, dessen Tiefe durch die Energie des Impulses bestimmt wird.
Der zentrale Kompromiss:
Höhere Entladungsenergie | Geringere Entladungsenergie |
Schnelleres Schneiden | Langsameres Schneiden |
Rauhere Oberfläche | Glattere Oberfläche |
Größere Profilabweichung | Engere Profilabweichung |
Für eine Profilgenauigkeit von ±0,002 mm muss der Schlichtgang mit sehr geringer Energie durchgeführt werden:
l Schmalere Impulsbreite
l Niedrigerer Spitzenstrom
l Oftmals wird für den letzten Feinschliff ein separates „nicht-elektrolytisches Netzteil“ oder ein „Feinschliff-Schaltkreis“ verwendet.
Der Nachteil ist bekannt: Zeitverkürzung kann 3–4x im Vergleich zu einem Schruppschnitt. Das ist ein Grund dafür, dass Mikro-Präzisions-EDM Arbeit wird nie billig angeboten – die Maschinenzeit ist real.
3. Die verborgenen Auswirkungen von Wasserqualität und Filtration
Dies ist das am häufigsten übersehene Glied in der Kette und eines der folgenschwersten, wenn es ignoriert wird.
Drahterodieren deionisiertes Wasser als Dielektrikum. spezifischer Widerstand Dieses Wasser beeinflusst direkt die Stabilität des Entladungsspalts:
l Widerstand zu niedrig → Entladungsenergie zerstreut sich → Spalt vergrößert sich → Profil verläuft überdimensioniert
l Widerstand zu hoch → Entladung wird instabil → Drahtbruch und anormale Funkenbildung
Für ±0,002 mm beträgt das typische Kontrollband:
l Der spezifische Widerstand blieb stabil über 1 × 10⁵ Ω·cm
l Austausch des Harztanks nach festem Zeitplan
l Hocheffiziente Filtration hält die Bearbeitungszone sauber
Der Zustand des Harztanks und die Filterfeinheit der Filterelemente wirken sich Zeile für Zeile auf die Genauigkeit des endgültigen Filterprofils aus. Ein Betrieb, der sein Wassersystem vernachlässigt, kann keine 2 Mikron Filterfeinheiten halten.
4. Prozessintelligenz bei der Zuschnittplanung und Materialverteilung
Zwei erfahrene Verfahrenstechniker können dieselbe Zeichnung erhalten, zwei unterschiedliche Wege programmieren und zwei völlig unterschiedliche Ergebnisse erzielen. Bei der Wegplanung zeigt sich die Erfahrung im Bauteil.
Die Standard-Mehrfachpassstrategie für ±0,002 mm:
1. Grober Schnitt — den Großteil des Materials entfernen und innere Spannungen abbauen
2. Halbfertigschnitt — jegliche durch Spannungsentlastung verursachte Verformung korrigieren
3. Feinschnitt (Schlichtschnitt) — die endgültige Größe und Oberflächenqualität erreichen
Jeder Durchgang hat einen präzise berechneten Versatz, der sich aus Folgendem ableitet:
l Materialstärke
l Geometrische Komplexität
l Das Verhalten der jeweiligen Maschine
Ist der Versatz zu groß, kann der letzte Durchgang die Spuren des vorherigen Durchgangs nicht beseitigen. Ist er zu klein, erreicht der letzte Durchgang die Referenzfläche möglicherweise gar nicht. Das Gespür für diese Werte beruht auf jahrelanger Erfahrung mit Probeschnitten und gesammelten Daten – nicht auf einem Datenblatt.
5. Der Einfluss von Temperatur und Umwelt
Die letzte und am meisten unterschätzte Variable ist die Umgebung.
l In einer Werkstatt mit konstanter Temperatur von 20 °C ± 0,5 °C ist ein Fehler von 2 Mikrometern völlig akzeptabel.
l In einer unkontrollierten Umgebung können bereits Schwankungen von ±2 °C durch die thermische Ausdehnung und Kontraktion des Werkstücks einen Großteil der Toleranz aufzehren.

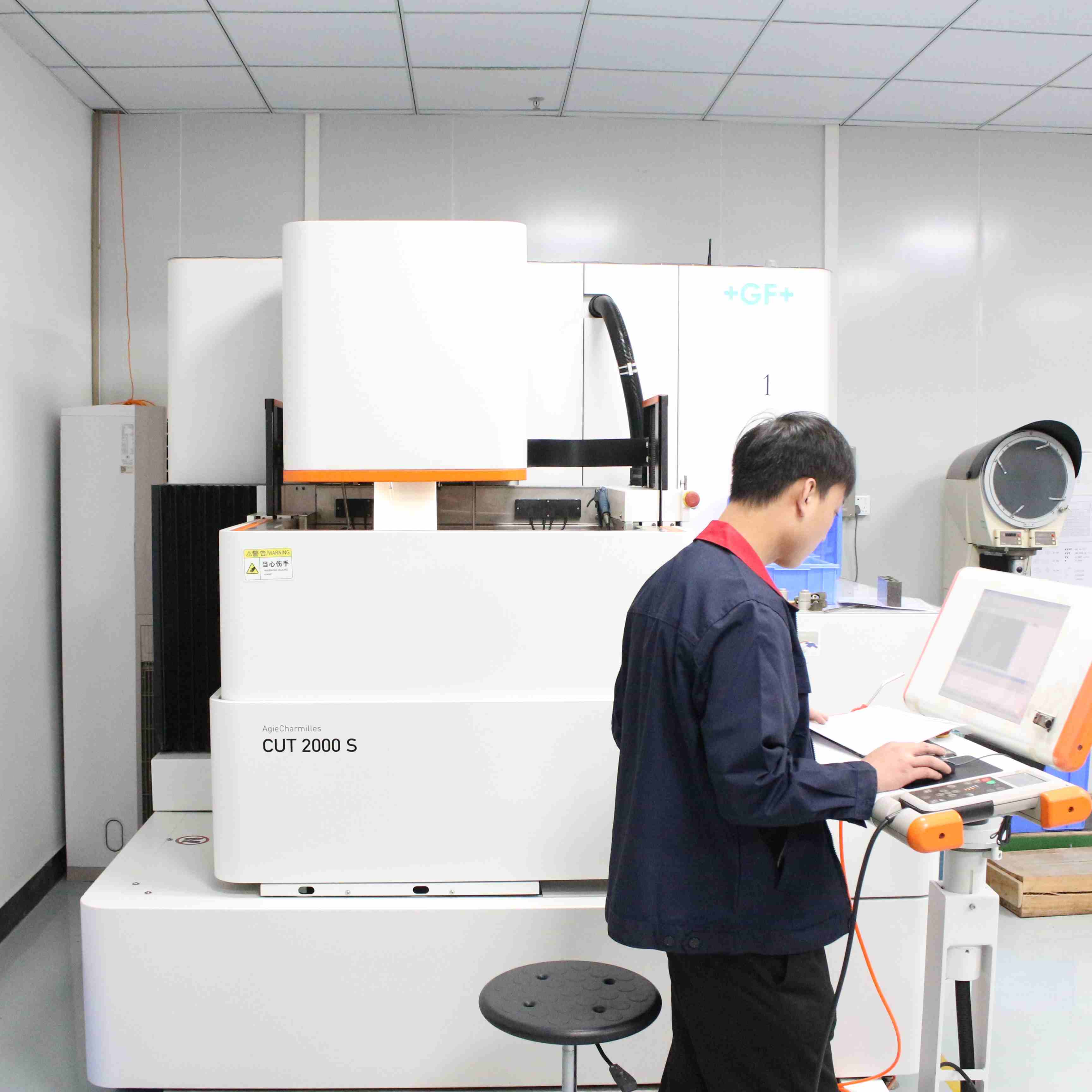

Deshalb investieren Präzisionsdrahterodierwerkstätten in:
l Klimaanlage mit konstanter Temperatur
l Lange Ausgleichszeiten vor der Bearbeitung
l Kühlmittel- und Luftstrommanagement im Arbeitsbereich
Ein Zulieferer, der Präzisionsteile in einer normalen Fabrikhalle fertigt, wird – selbst mit einer hervorragenden Maschine – Schwierigkeiten haben, eine Genauigkeit von 2 Mikrometern konstant einzuhalten.
Warum dies für Ihr Projekt wichtig ist
Wenn Ihre Zeichnung eine Profilabweichung von ±0,002 mm vorsieht, erwerben Sie keine Bearbeitungsdienstleistung. Sie erwerben den Zugang zu einem kontrollierten System:
l Eine Maschine mit geschlossener Drahtspannungsregelung
l Ein Generator mit mikrofeinen Schaltkreisen
l Ein Wassersystem mit stabilem Widerstand
l Ein Verfahrenstechniker, der weiß, wie man den Weg plant
l Eine Werkstatt, die die Temperatur das ganze Jahr über konstant hält
Jede Schwachstelle führt zum Zusammenbruch der Kette. Deshalb sind manche Jobs einfach nicht für jede Fabrik geeignet, egal was deren Marketingversprechen beinhalten.
