Wann Stanzwerkzeuge ersetzt oder nachgeschliffen werden sollten: Ein praktischer Leitfaden zur Werkzeugwartung

In der Welt von MetallprägenWerkzeugverschleiß ist unvermeidlich. Aber genau zu wissen, wann man ein Werkzeug ersetzen muss, ist eine Herausforderung. Stempel Das Nachschleifen einer Schneide kann den Unterschied zwischen hoher Produktionsqualität und kostspieligen Ausfallzeiten ausmachen.

Wann sollte ein Stempel ausgetauscht werden?

Schläge gehören zu den am stärksten beanspruchten Bauteilen in einem StanzwerkzeugHier sind die entscheidenden Anzeichen dafür, dass es Zeit für einen Austausch ist:

Sichtbare Abnutzung oder Absplitterungen

Überprüfen Sie die Stempelspitze regelmäßig. Wenn Sie Folgendes feststellen:

Abgerundete oder stumpfe Schneidkanten

Kleine Absplitterungen oder Risse an der Oberfläche

Ungleichmäßige Abnutzungsmuster

Sofort ersetzen. Die weitere Verwendung eines beschädigten Stempels kann den Matrizenknopf beschädigen und zu Graten an den Werkstücken führen.

Übermäßige Grathöhe

Die Grathöhe ist einer der zuverlässigsten Indikatoren. Messen Sie die Grate regelmäßig:

AkzeptabelWeniger als 10 % der Materialdicke

Warnung10–15 % – Planen Sie einen baldigen Austausch ein.

KritischÜber 15 % – sofort ersetzen

Dimensionsdrift

Wenn gestanzte Teile auch nach Anpassung der Pressparameter außerhalb der Toleranz liegen, kann der Stempel über seine Nutzungsdauer hinaus verschlissen sein.

Erhöhte Schlagkraft

Ein plötzlicher oder allmählicher Anstieg der Presskraft deutet oft darauf hin, dass der Stempel stumpf ist und mehr Kraft benötigt, um das Material zu durchtrennen.

Verschlechterung der Oberflächenbeschaffenheit

Wenn die Schnittkante rau oder eingerissen ist oder eine übermäßige Umknickung aufweist, ist es an der Zeit, den Zustand des Stempels zu beurteilen.

Allgemeine Faustregel

Für Standardwerkzeug Stahlstanzen Bei Baustahl (bis zu 3 mm Dicke) ist mit einem typischen Punch Life von:

50.000 – 200.000 Schlägevor dem Nachschärfen

Austausch nach 3–5 Nachschleifvorgängen oder wenn die Stempellänge um 20 % reduziert ist

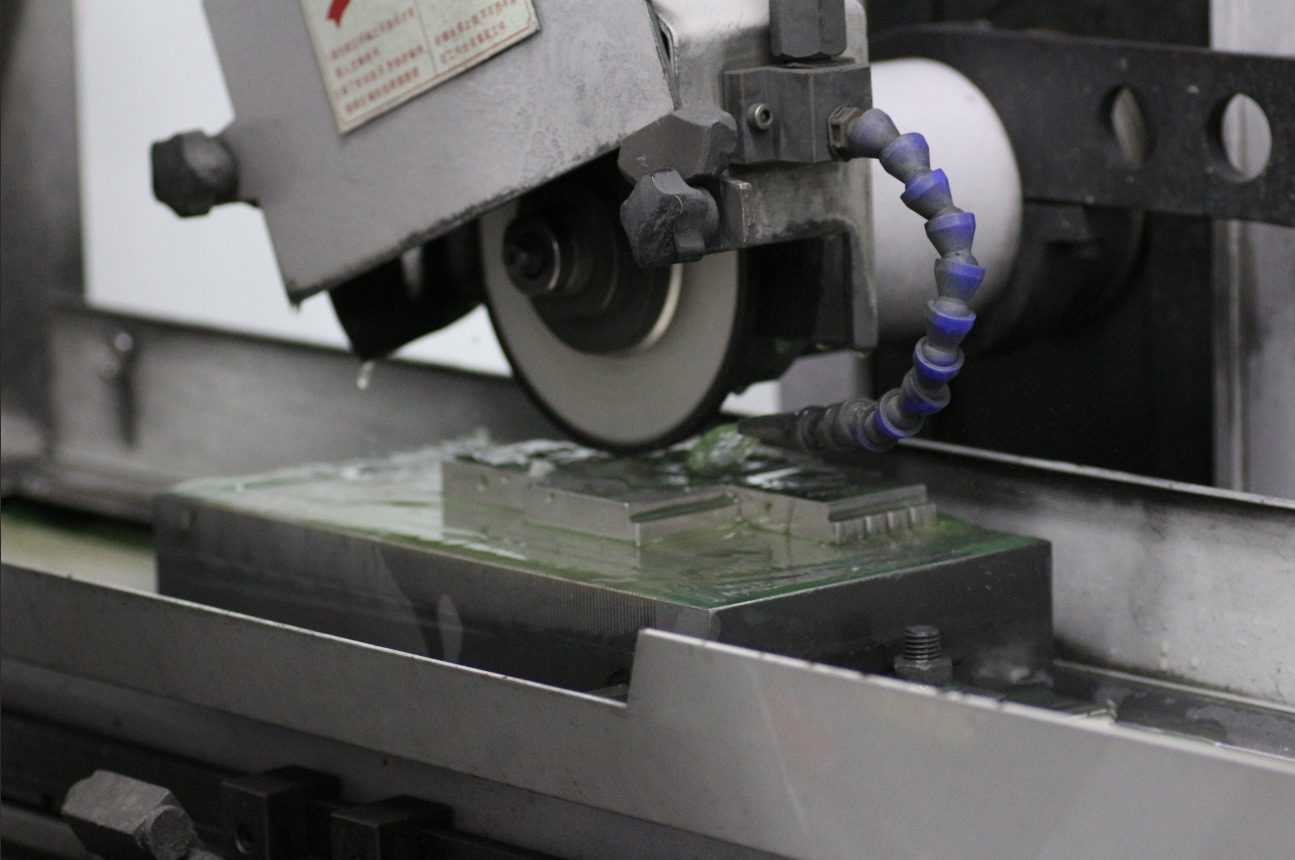

Wann Schneidkanten nachgeschliffen werden müssen

Durch Nachschleifen wird die Schärfe wiederhergestellt, ohne das gesamte Werkzeug ersetzen zu müssen. Der richtige Zeitpunkt maximiert die Werkzeugstandzeit bei gleichbleibender Qualität.

Wichtige Indikatoren für das Nachmahlen

1. Schwellenwert für Gratbildung überschritten

Wie bereits erwähnt, sollte ein Nachschleifen erfolgen, sobald die Gratbildung 10–15 % der Materialstärke erreicht hat. Warten Sie nicht, bis der kritische Bereich erreicht ist.

2. Kantenradius erhöhen

Verwenden Sie einen optischen Komparator oder ein Mikroskop. Wenn der Schneidkantenradius größer als … ist, … 0,05–0,10 mmDas Nachschleifen ist überfällig.

3. Galling oder Pick-Up

Wenn Material anfängt, daran zu haften Schlagen oder sterben Die Oberfläche weist Anzeichen von Mikroverschweißungen aufgrund von Hitze und Reibung auf. Durch Nachschleifen wird die beschädigte Oberflächenschicht entfernt.

4. Schall- und Schwingungsänderungen

Erfahrene Bediener hören oft, wenn eine Matrize stumpf wird. Ein Wechsel von einem sauberen „Knacken“ zu einem dumpfen „Plumpsen“ oder verstärkte Vibrationen signalisieren die Notwendigkeit einer Wartung.

5. Konstante Produktionszahlen

Viele Geschäfte verfolgen einen präventiven Ansatz:

Alles neu mahlen 50.000 – 100.000 Schlägeabhängig von Materialart und Dicke

Verfolgen Sie die tatsächliche Leistung und passen Sie die Intervalle entsprechend an.

Empfohlene Menge an Mahlgut

Nur entfernen 0,05 – 0,15 mmpro Mahlvorgang

Vermeiden Sie es, zu viel Material auf einmal abzutragen, da dies Wärme erzeugt und den Werkzeugstahl erweichen kann.

Bewährte Verfahren zur Maximierung der Werkzeuglebensdauer

Die Entscheidung, einen Stempel auszutauschen oder eine Schneide nachzuschleifen, sollte niemals auf Vermutungen beruhen. Durch die Überwachung von Grathöhe, Maßgenauigkeit, Schneidenzustand und Produktionszahlen lässt sich eine vorausschauende Wartungsstrategie implementieren, die ungeplante Ausfallzeiten reduziert. verlängert die Werkzeuglebensdauer.Ein gut gewarteter Stempel ist ein gewinnbringender Stempel.
