Wie man Wolframkarbidstempel ohne Risse schneidet

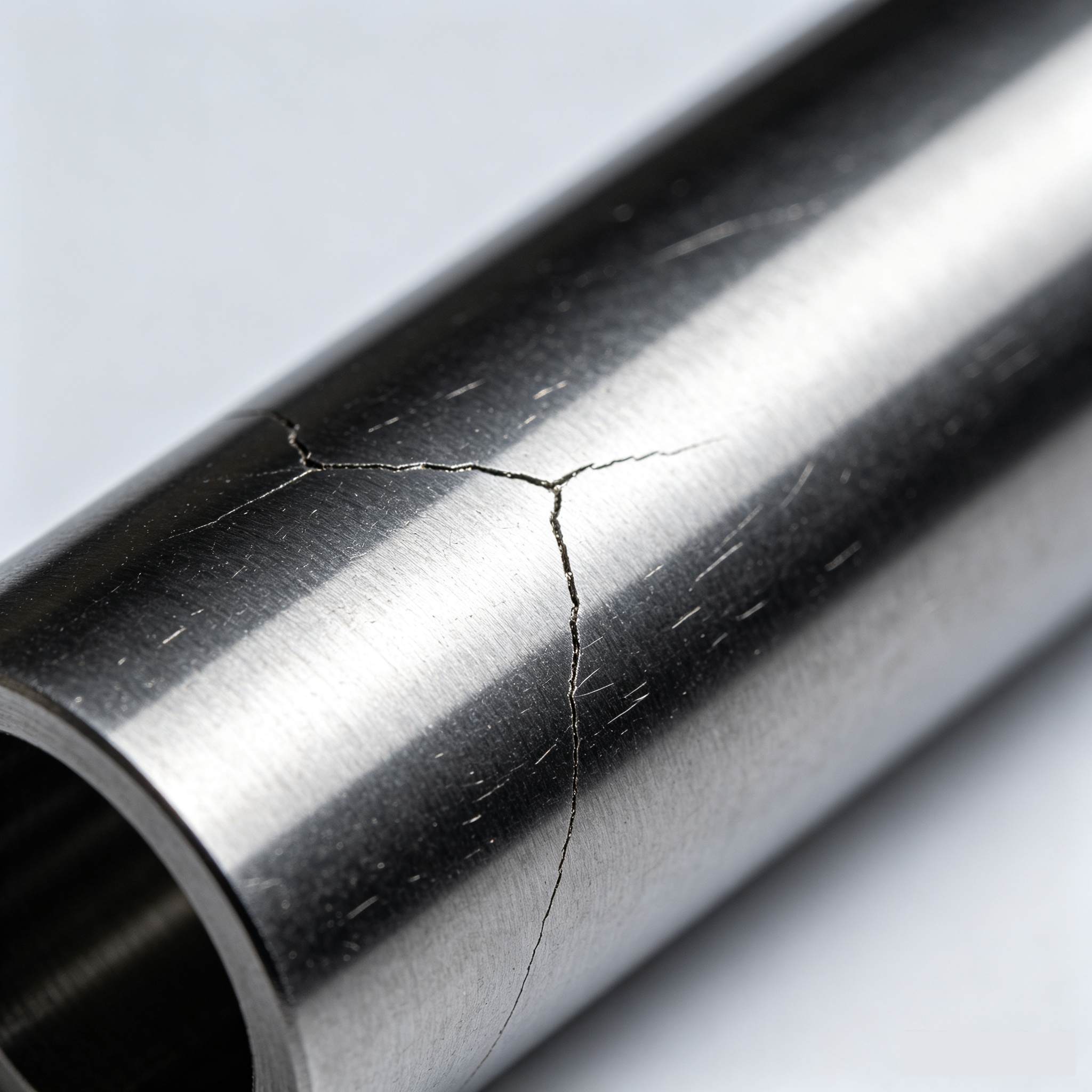

Warum neigt Wolframcarbid zu Rissbildung?

Wolframcarbid Diese Hartlegierung wird durch Sintern von Wolframcarbidpulver mit einem Kobaltbinder hergestellt. Ihre Härte kann HRA 89–93 erreichen, ihre Dehnung ist jedoch extrem gering – vereinfacht gesagt, sie ist „hart, aber spröde“.

Drahterodieren Konventionelles EDM-Verfahren basiert auf dem Abtragen von Metall mittels extrem heißer elektrischer Funken. Die lokal auftretenden, kurzzeitigen Temperaturen können Tausende von Grad erreichen und kühlen dann im Dielektrikum rasch ab – dieser Heiz- und Kühlzyklus erzeugt thermische Spannungen. Sind die Parameter nicht optimal, entstehen Mikrorisse an der Oberfläche. Wird der Stempel später zum Stanzen verwendet, breiten sich diese Risse unter Krafteinwirkung aus und führen zu Absplitterungen oder vollständigem Bruch. Daher liegt die entscheidende Frage beim Schneiden von Wolframkarbid nicht darin, ob es sich schneiden lässt, sondern darin, wie Wärmeeintrag und Abkühlgeschwindigkeit kontrolliert werden können.

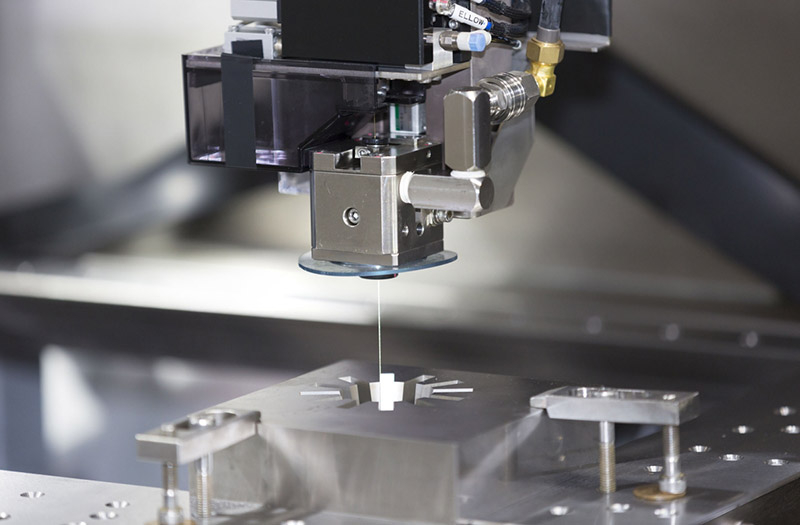

 Drahterodieren: Die richtigen Parameter einzustellen ist von größter Bedeutung

Wir verwenden hauptsächlich Drahterodieren für die Fertigung WolframkarbidstempelFolgende Parameter sind nicht verhandelbar:

Verwenden Sie keinen übermäßigen Strom.

Viele Anwender gehen fälschlicherweise davon aus, dass höhere Stromstärken schnelleres Schneiden bedeuten. Bei Wolframkarbid führt eine höhere Stromstärke jedoch zu einer Vertiefung der Wärmeeinflusszone und einer Verdickung der „weißen Schicht“ (Umwandlungsschicht). Diese Schicht bietet einen idealen Nährboden für Risse.

Unser Vorgehen: Verwenden Sie für den Schruppschnitt einen moderaten Strom. Reduzieren Sie den Strom für den Schlichtschnitt auf ein Drittel (oder weniger) des Schruppschnittwerts. Ein zusätzlicher Schnitt ist besser als zu schnell zu schneiden und dabei thermische Risse zu riskieren.

Kurze Pulsbreite

Längere Impulsdauern bedeuten höhere Energie pro Impuls und schnellere Erosion, aber auch stärkere Beschädigung. Typischerweise halten wir die Impulsdauer zwischen 2 und 6 Mikrosekunden und verwenden für die Nachbearbeitung Impulsdauern unter 2 Mikrosekunden.

Monitor dielektrischer Widerstand

Ist der spezifische Widerstand des deionisierten Wassers zu niedrig, kann es zu Lichtbögen kommen, die die Arbeitsfläche beschädigen. Wir halten den spezifischen Widerstand bei 10–15 kΩ·cm; dies wird bei jeder Schicht überprüft und das Harz bei Bedarf ausgetauscht.

Stabile Drahtgeschwindigkeit beibehalten

Bei zu hoher Geschwindigkeit kann der Draht brechen; bei zu niedriger Geschwindigkeit wird der Späneabtransport beeinträchtigt. Wir stellen die Geschwindigkeiten je nach Drahtdurchmesser und Werkstückdicke auf 4–6 m/min ein, um ein effektives Spülen ohne Vibrationen zu gewährleisten.

Mehrere Durchgänge als Standard verwenden

Wir führen immer mindestens drei Durchgänge mit Wolframkarbidstempeln durch: Vorschliff → Fertigschliff 1 → Fertigschliff 2. Die Schnittenergie wird mit jedem Durchgang reduziert; der letzte Durchgang ist wie ein sanftes „Schwenken“, wodurch eine nahezu unsichtbare weiße Schicht und eine Ra-Oberfläche von besser als 0,8 μm erzeugt werden.

EDM-Bohren: Kleine Löcher sind die größte Herausforderung

Schläge Möglicherweise werden Ölbohrungen oder Entlüftungsbohrungen mit einem Durchmesser von nur 0,3 mm benötigt – eine Aufgabe für das EDM-Bohren.

Die größte Herausforderung besteht hier in der Späneabfuhr. Werden die Späne nicht weggespült, kommt es zu wiederholten Austritten an der Bohrlochwand, was zu Oberflächenverbrennungen oder, in schweren Fällen, zu Rissen führen kann.

Unsere bewährten Vorgehensweisen:

Verwenden Sie gerade Kupferrohrelektroden – gebogene Rohre verlaufen und verbrennen die Lochwand.

Sorgen Sie für ausreichenden Spüldruck, damit die Ablagerungen effektiv herausgespült werden.

Nicht zu schnell zuführen; beim ersten Anzeichen eines Kurzschlusses sofort zurückziehen – die Elektrode niemals mit Gewalt einführen.

Post-EDM: Was kommt als Nächstes?

Der Schneidevorgang ist nicht das Ende. Nach der maschinellen Bearbeitung sind zwei Schritte entscheidend:

Untersuchen Sie die weiße Schicht

Wir verwenden eine Lupe oder ein metallografisches Mikroskop, um die Kante zu prüfen; ist die weiße Schicht sichtbar, polieren wir sie vorsichtig mit feinem Schleifpapier ab. Das Belassen der Umwandlungsschicht birgt die Gefahr von späteren Absplitterungen.

Stressabbau (Niedertemperaturhärtung)

Wolframkarbidstempel Es können nach dem Schneiden noch Restspannungen vorhanden sein. Wenn möglich, führen wir ein Anlassen bei niedriger Temperatur (180–220 °C) durch, um innere Spannungen effektiv abzubauen und die Abmessungen zu stabilisieren.

Zusammenfassung

Zum „schneiden“ Wolframkarbidstempel Ohne zu viel zu sagen, läuft es im Grunde auf drei Punkte hinaus:

Verwenden Sie keinen zu hohen Strom; führen Sie mehrere Enddurchgänge durch.

Für effektive Kühlung (Spülung) und Späneentfernung sorgen.

Den Stempel nicht direkt nach der Bearbeitung verwenden – die weiße Schicht prüfen und Spannungen abbauen.

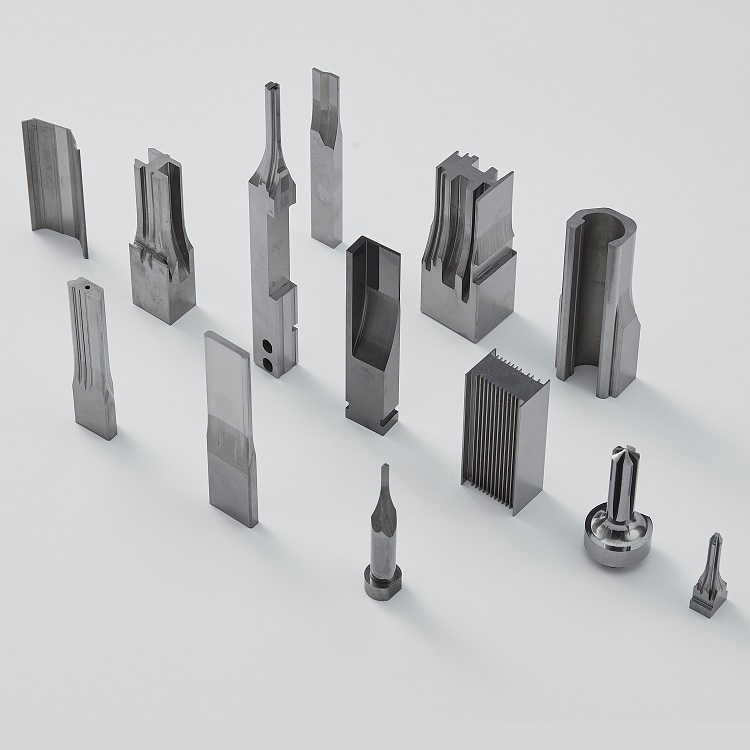

So machen wir das in unserer Werkstatt. Unsere Kunden bezeichnen unsere Stanzen als langlebig und widerstandsfähig – nicht wegen irgendeines „Geheimtricks“, sondern weil wir jeden einzelnen Prozessschritt sorgfältig kontrollieren.

Wenn Sie mit dem Ertrag zu kämpfen haben WolframkarbidstempelLasst uns darüber reden – es muss nicht um Geschäftliches gehen, manchmal ist der Erfahrungsaustausch unbezahlbar.
