Wichtige Bearbeitungspunkte für kleine und präzise Teile in elektronischen Stanzformen

In der sich rasant entwickelnden globalen Elektronikindustrie steigt die Nachfrage nach Miniaturisierung, hoher Präzision und Zuverlässigkeit elektronischer Produkte (z. B. Smart Wearables, Automobilelektronik). Dies treibt die Weiterentwicklung elektronischer Systeme voran. StanzformTechnologie, insbesondere kleine und Präzisionsformteile—Kernkomponenten, die die Qualität und Lebensdauer der Stanzprodukte bestimmen. Diese Kleinteile (≤ 5 mm, Toleranz ± 0,01 mm) erfordern strenge Prozesskontrollen und fortschrittliche Technologien, um höchste Präzision zu erreichen.

Materialauswahl: Die Grundlage für Präzision und Langlebigkeit

Das Material von kleinen Präzisionsstanzteilen beeinflusst deren Verarbeitbarkeit, Verschleißfestigkeit und Lebensdauer maßgeblich. Im Gegensatz zu herkömmlichen Stanzformen sind elektronische Formteile hochfrequenten Stanzvorgängen (tausendfach pro Stunde) ausgesetzt und müssen formstabil bleiben. Die Materialauswahl erfolgt daher nach dem Prinzip „hohe Präzision, Härte, Verarbeitbarkeit und Stabilität“.

Gängige Werkstoffe und ihre Anwendungen:

Schnellarbeitsstahl (HSS): Weit verbreitet für kleine Schläge, stirbtund Führungen bieten gute Verschleißfestigkeit, Bearbeitbarkeit und Wärmebehandlungseigenschaften. Nach der Wärmebehandlung erreicht es eine Härte von HRC 62–65 und erfüllt damit die allgemeinen Anforderungen an elektronische Formen.

Hartmetall: Bevorzugt für hochpräzise Teile(z. B. Mikrostempel) mit einer Härte von bis zu HRC 85–90 für hervorragende Verschleißfestigkeit. Beachten Sie die Sprödigkeit – vorsichtig handhaben, um Risse zu vermeiden.

Edelstahl/Sonderlegierungen: Ideal für raue Umgebungen (hohe Temperaturen, Korrosion). SUS304, SUS316L und Legierungen wie Titan gewährleisten Zuverlässigkeit unter komplexen Bedingungen (z. B. in Automobilmotoren).

Wichtig: Prüfen Sie vorab die Materialhomogenität, Reinheit und Oberflächenqualität. Innere Defekte (Einschlüsse, Risse) und Oberflächenfehler (Kratzer, Rost) verursachen Präzisionsabweichungen oder Werkzeugausfälle.

Präzisionsbearbeitung: Der Kern der Maßkontrolle

Kleine, hochpräzise elektronische Formteile erfordern höchste Maß-, Form- und Positionsgenauigkeit – selbst Abweichungen von nur 0,005 mm können zum Ausfall von Stanzteilen führen. Herkömmliche Bearbeitungsverfahren reichen dafür nicht aus; fortschrittliche Ausrüstung und Prozesse sind notwendig, wobei folgende Schlüsselfaktoren im Fokus stehen:

Drehen und Fräsen: Sicherstellung grundlegender Präzision

Hochpräzise CNC-Dreh-/Fräsmaschinen (Positioniergenauigkeit ±0,001 mm) bearbeiten einfach geformte Teile (Wellen, Hülsen, Führungsbolzen). Wichtige Punkte:

Klemmstabilität: Verwenden Präzisionsvorrichtungenum Verformungen zu reduzieren. Für ultrakleine Teile (<1 mm Durchmesser), verwenden Sie Vakuum-/Magnetspannfutter, um empfindliche Teile zu schützen und eine gleichbleibende Chargenqualität zu gewährleisten.

Schnittparameter: Verwenden Sie Diamant-/CBN-Werkzeuge für harte Werkstoffe, reduzieren Sie die Vorschubgeschwindigkeit und sorgen Sie für ausreichende Kühlung, um thermische Verformungen zu minimieren – ein wichtiger Präzisionsfaktor.

Maßprüfung: Verwenden Sie Mikrometer/Messuhren für Echtzeitprüfungen. Bei Toleranzen von ±0,005 mm empfiehlt sich die CNC-integrierte Online-Inspektion, um Ausschuss zu vermeiden.

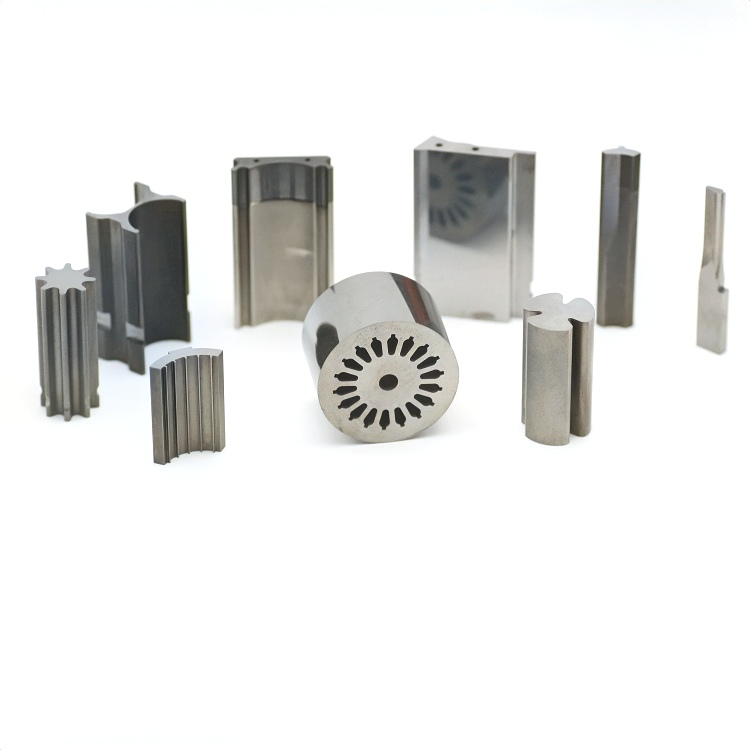

Drahterodieren (WEDM): Erzielung komplexer Formen und hoher Präzision

Komplex geformte Teile (Mikrolöcher ≤ 0,1 mm, schmale Schlitze ≤ 0,05 mm) werden mittels Drahterodieren (insbesondere mit langsamem Draht) hergestellt, was eine hohe Präzision, gute Oberflächenqualität und keine Schnittkraft ermöglicht. Wichtige Punkte:

Schlüssel WEDM-VerfahrenPunkte:

 Elektrodendraht: Verwenden Sie gleichmäßigen, hochfesten Molybdän-/Kupferdraht. Passen Sie den Durchmesser an die Bauteilgröße an (bis zu 0,02 mm für Ultramikrobauteile), um Brüche zu vermeiden und Konturgenauigkeit zu gewährleisten.

Parametereinstellung: Pulsbreite, Intervall und Stromstärke material- und genauigkeitsabhängig anpassen. Bei harten Materialien kleine Pulsbreite/niedrige Stromstärke verwenden, um thermische Verformung zu reduzieren; mit langsamem Draht wird eine Oberflächenrauheit (Ra) von ≤ 0,02 μm erreicht.

Vorrichtungspositionierung: Verwenden Sie Präzisionsvorrichtungen (Stifte, V-Blöcke) für eine genaue Teilepositionierung. Bei komplexen Teilen erhöht die CNC-Positionierung Genauigkeit und Effizienz.

Schleifen und Polieren: Verbesserung der Oberflächenqualität und Präzision

Nach dem Drehen/Fräsen/WIRBELn beeinträchtigen winzige Grate/Werkzeugspuren die Formmontage und die Stanzqualität. Schleifen und Polieren sind daher unerlässliche Nachbearbeitungsschritte.

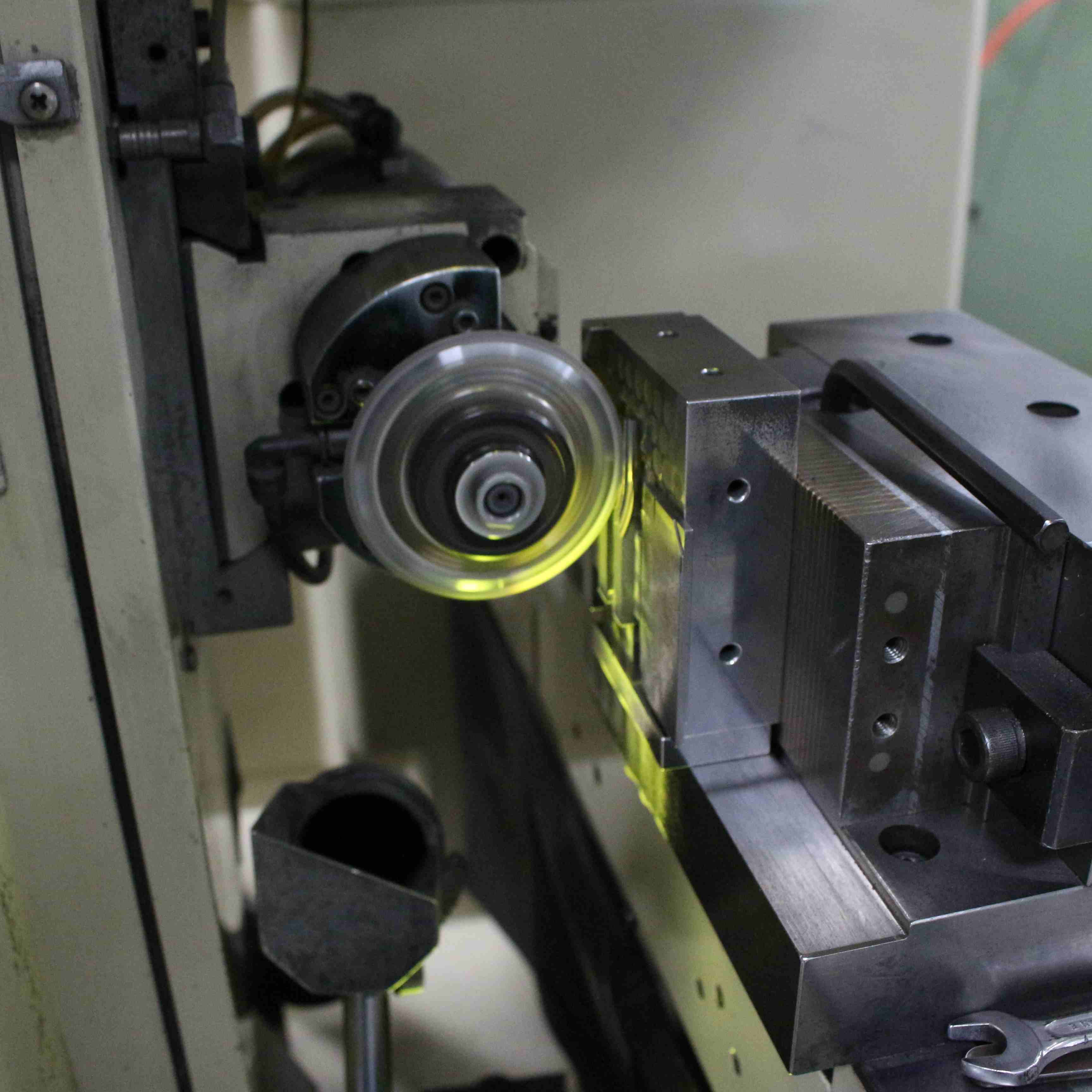

PräzisionsschleifenVerwenden Sie hochpräzise Schleifmaschinen, um Ebenheit und Parallelität zu gewährleisten. Bei kleinen/dünnwandigen Teilen empfiehlt sich Mikroschleifen, um Verformungen zu vermeiden.

Polieren: Nach dem Polieren mit Schleifmitteln der Körnungen 1000# bis 5000# von grob nach fein bis zu einer Oberflächenrauheit (Ra) von ≤ 0,01 µm. Gleichmäßigen Druck anwenden, um unebene Oberflächen zu vermeiden. Grate ≤ 0,005 mm mit Plasma- oder elektrochemischem Entgraten entfernen.

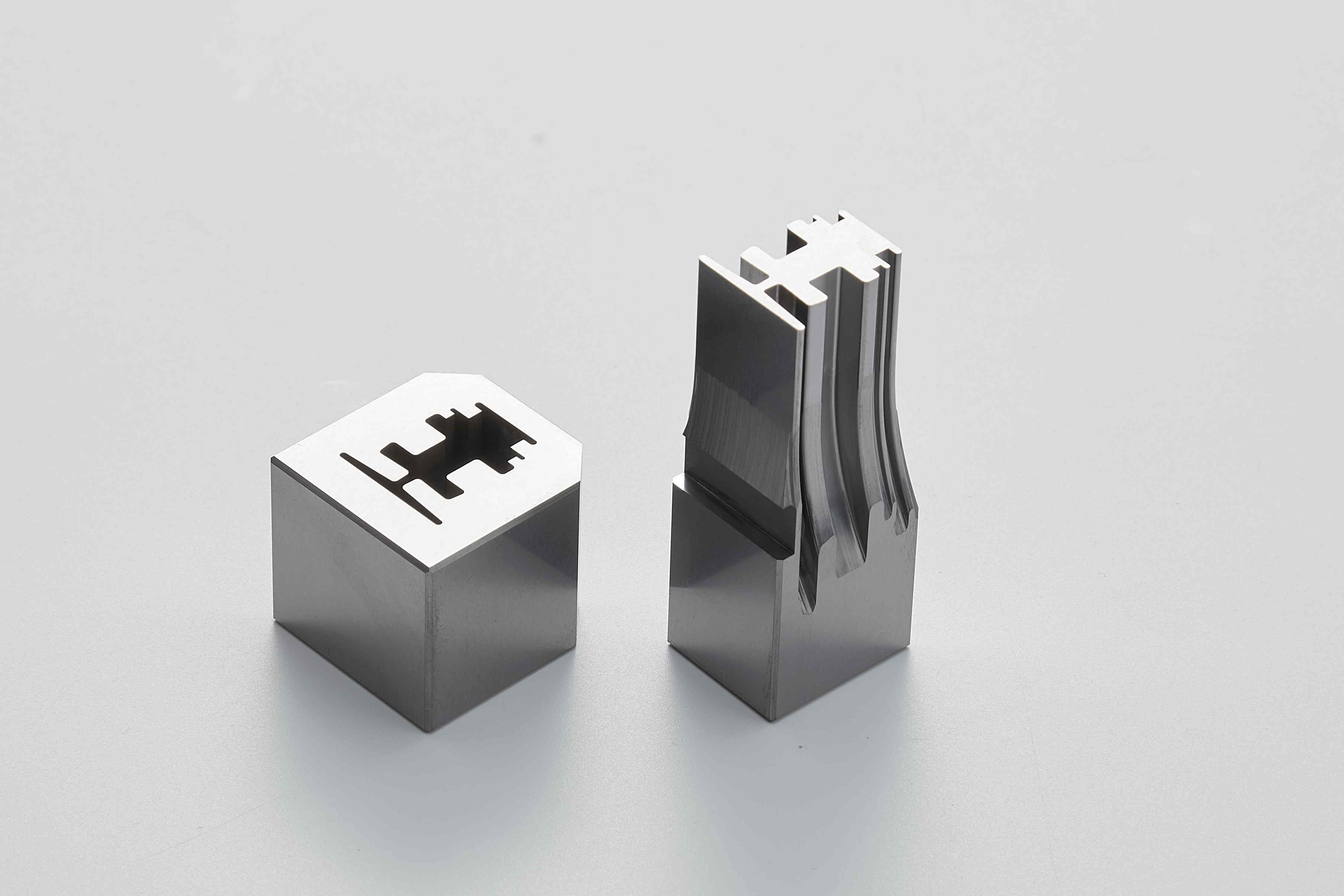

Mit einem konsequenten Fokus auf den Bereich elektronischer Steckverbinder widmet sich Hongyu Mould voll und ganz der professionellen Produktion und Herstellung von Stanzformteile, unter Einhaltung der oben genannten Präzisionsverarbeitungsstandards, um der Elektronikindustrie qualitativ hochwertige und zuverlässige Produkte zu liefern.
