Wie die Wärmebehandlung von Formstählen die Bearbeitungsgenauigkeit beeinflusst

In Präzisionsformenbau, Bei der Wärmebehandlung geht es nicht nur um Härte – sie bestimmt direkt die Dimensionsstabilität, die Bearbeitbarkeit und die Genauigkeit des Endprodukts.Selbst die beste CNC-Bearbeitung kann enge Toleranzen nicht einhalten, wenn die Wärmebehandlung unerwartete Verformungen, Eigenspannungen oder eine ungleichmäßige Mikrostruktur hervorruft.

Warum die Wärmebehandlung wichtig ist für Formteile

Formstähle wie P20, H13, SKD61, DC53, Cr12MoVdurch Wärmebehandlung erreicht werden:

· Ausreichende Härte und Verschleißfestigkeit

· Festigkeit unter zyklischer Belastung und Temperatur

· Dimensionsstabilität über Millionen von Zyklen

Diese Vorteile gehen jedoch mit körperlichen Veränderungen einher, hat direkten Einfluss auf die BearbeitungsgenauigkeitVolumenänderung, Phasenumwandlung, thermische Spannung und Eigenspannung.

Wichtigste Auswirkungen der Wärmebehandlung Bearbeitungspräzision

1. Dimensionsverzerrung und Volumenänderung

Phasenumwandlungen während des Abschreckens und Anlassens verändern das spezifische Volumen des Stahls.

· Teile können dehnen, zusammenziehen, biegen oder verdrehen

· Löcher schließen sich, Schäfte wachsen, ebene Flächen verziehen sich

· Typische Verzerrungsbereiche: 0,05 %–0,5 % — genug, um Präzisionspassungen zu ruinieren

Deshalb hochpräzise Formteile Sind Die Wärmebehandlung hat die endgültige Größe nie erreicht.Für die Nachbearbeitung nach der Wärmebehandlung muss ein Bearbeitungszuschlag (Aufmaß) reserviert werden.

2. Restspannungen zerstören die Stabilität

· Das Abschrecken erzeugt extremen inneren Stress.

· Stressabbau ist entscheidend: Ungehärtete Teile verziehen sich oder reißen während der Endbearbeitung.

· Restspannungen führen auch zu Verformung im Betriebwodurch die langfristige Präzision zerstört wird

Bewährte Vorgehensweise:

· Spannungsarmglühen nach der Schruppbearbeitung

· Vollständiges Anlassen unmittelbar nach dem Abschrecken

3. Härtegleichmäßigkeit und Bearbeitbarkeit

Ursachen ungleichmäßiger Wärmebehandlung:

· Weiche Stellen, die zu Rattern, Vibrationen und schlechte Oberflächenbeschaffenheit

· Harte Stellen führen zu schnellem Werkzeugverschleiß und beeinträchtigen die Maßhaltigkeit.

· Uneinheitliche Ergebnisse beim EDM und Polieren

Gleichmäßige Härte = vorhersagbare Bearbeitung = stabile Präzision.

Arbeitsablauf der Wärmebehandlung für maximale Präzision

Um die Genauigkeit zu gewährleisten, befolgen Sie diese Reihenfolge:

1.Stressabbau nach der Grobbearbeitung

2.Löschen + prompte Temperament Zu Struktur stabilisieren

3.Halbfertigbearbeitung mit kleinem Zuschuss

4.Optionale Kryobehandlung für höchste Stabilität

5.Endbearbeitung bis zu engen Toleranzen

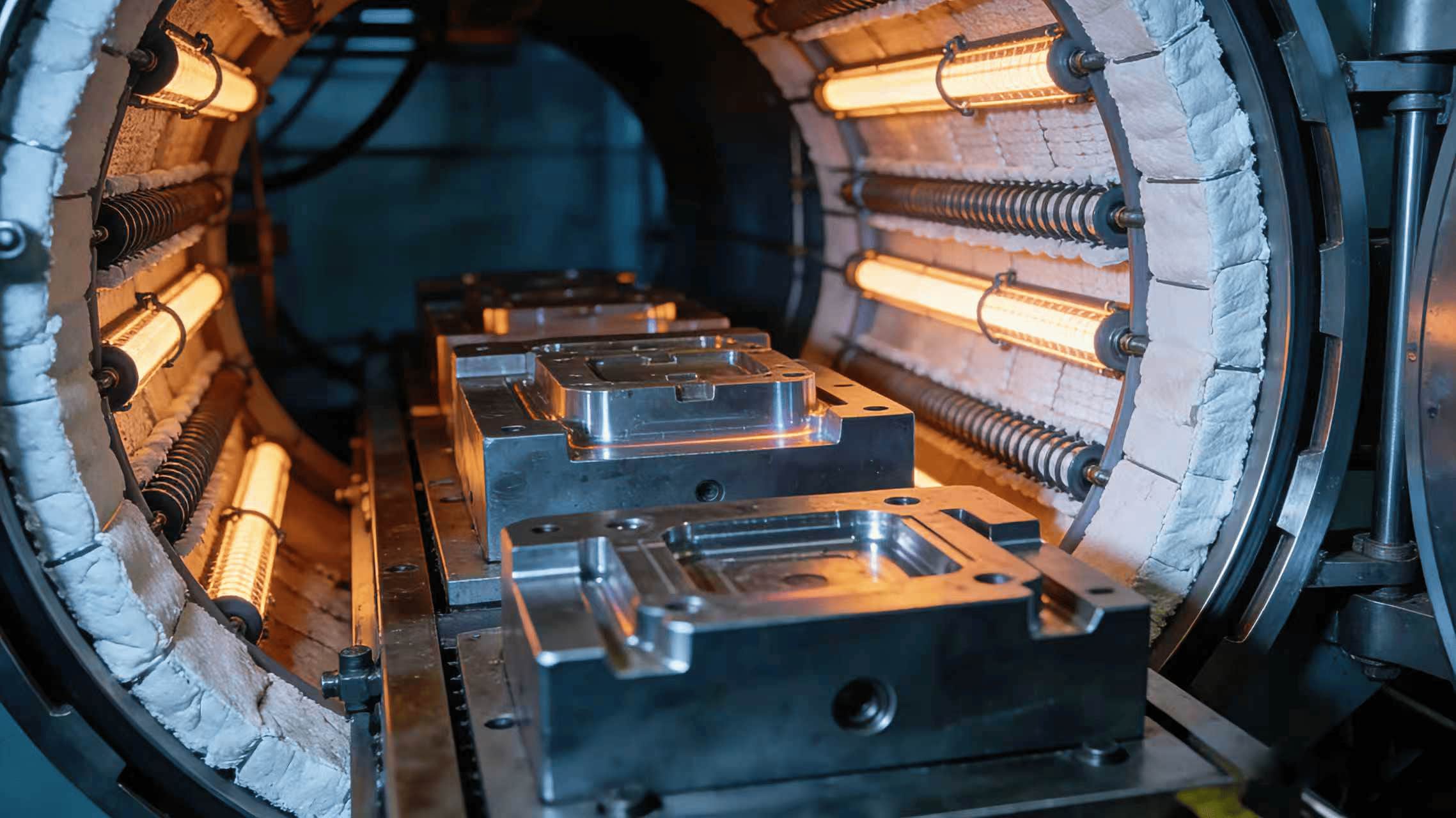

Für Ultrapräzisionsformen, Vakuumwärmebehandlung wird dringend empfohlen:

· Minimiert Oxidation und Entkohlung

· Reduziert Verzerrungen auf <0,001 mm

· Konserven feine Oberflächenqualität zum Abschluss

Materialspezifische Hinweise

· Vorgehärtete Stähle (P20)：Gute Stabilität, minimale Prozessverzerrung

·Warmarbeitsstähle (H13, SKD61)Reagiert empfindlich auf die Abkühlgeschwindigkeit; durch Abschrecken lässt sich der Verzug reduzieren.

·Hochchrom-Werkzeugstähle (DC53, Cr12MoV)Hohes Verformungsrisiko; mehrere Härtevorgänge und langsame Abkühlung erforderlich.

Die Wärmebehandlung ist die Grundlage der Präzision in Formteilen. Es verbessert nicht nur

Leistung – sie entscheidet darüber, ob Ihre Teile während der Bearbeitung innerhalb der Toleranz bleiben.

Montage und Verwendung.

Durch die Kontrolle der Aufheiz-/Abkühlraten, die Reduzierung von Eigenspannungen, den Einsatz von Vakuumverfahren und die Planung von Bearbeitungszugaben lässt sich die Wärmebehandlung von einem Risiko in einen Vorteil verwandeln. Präzisionsvorteil.

Wenn Sie mit Form mit engen Toleranzen Basen, Kernstifte, oder Einsätze—Verzichten Sie niemals auf eine sorgfältige Wärmebehandlungsplanung.
