Wie man den Einfluss von Formteilen auf die Gratbildung bei Stanzprodukten verringern kann

Blitzlicht ist ein häufiger, aber kostspieliger Defekt bei StanzfertigungDies beeinträchtigt unmittelbar die Produktpräzision, die ästhetische Qualität und die Produktionseffizienz. Faktoren wie Stanzdruck und -geschwindigkeit spielen dabei zwar eine Rolle, FormteilQualität, Passform und Wartung sind die Hauptfaktoren für das Auftreten von Glutnestern. Für Hersteller, die sich auf PräzisionsstanzformteileDie gezielte Optimierung dieser Komponenten ist der direkteste und effektivste Weg, um Flash-bezogene Probleme zu minimieren.

Hier sind umsetzbare Strategien zur Reduzierung des Einflusses von Formteilen auf den Grat:

1. Priorisieren Hochpräzisionsbauteile mit engen Toleranzen

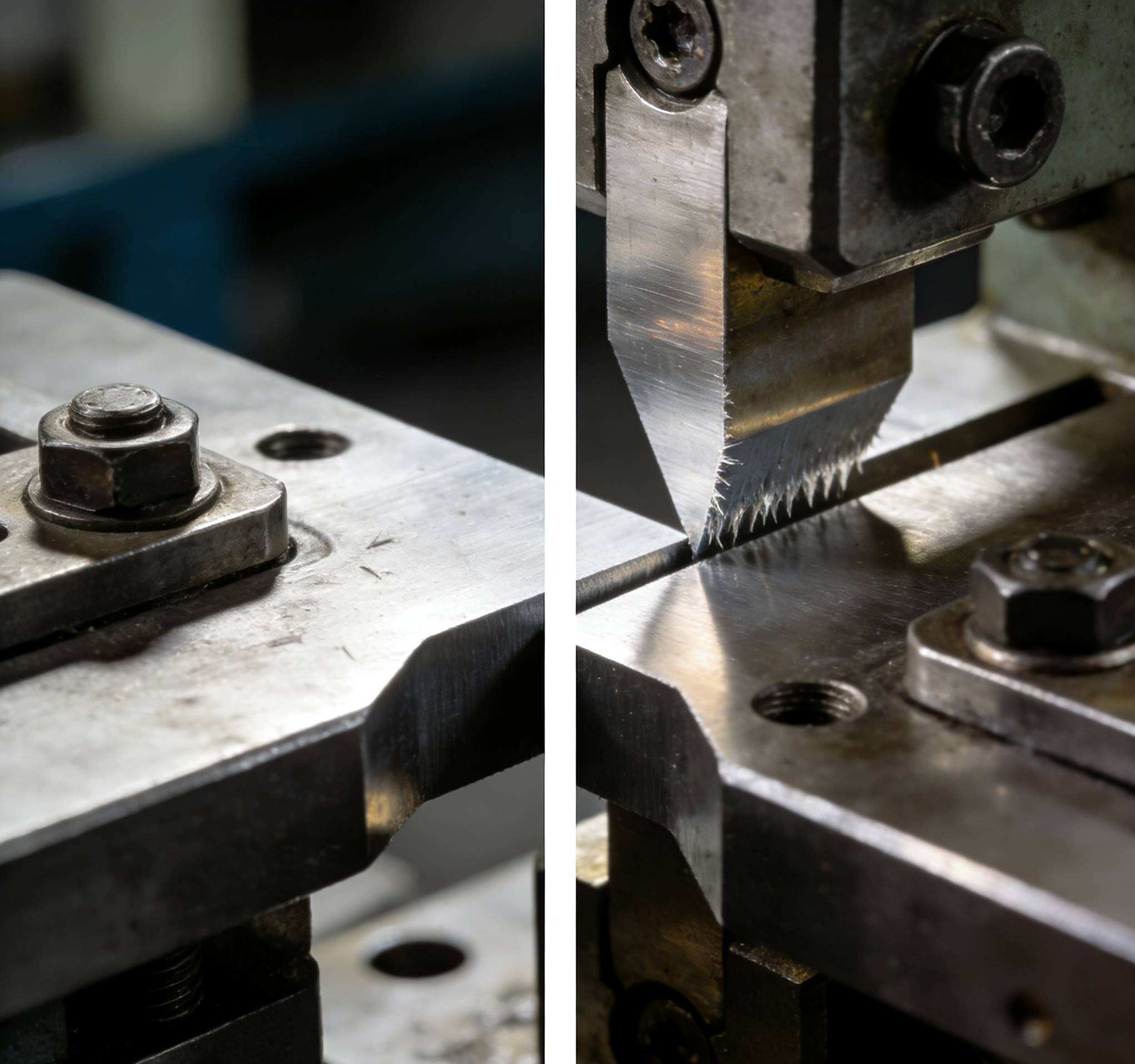

Die Grundlage für gratfreies Stanzen liegt in der Maßgenauigkeit von KernformkomponentenBei Stempel- und Matrizeneinsätzen kann bereits eine Abweichung von 0,001 mm zu Mikrospalten führen, aus denen beim Stanzen Material austritt. Verwenden Sie daher Einsätze aus hochharten Werkstoffen wie SKD11 oder WolframcarbidDiese Bauteile widerstehen Verformungen unter hohen Stanzkräften und gewährleisten enge Passungstoleranzen über lange Produktionsläufe. Für Führungssäulen und Buchsen empfehlen wir verchromte oder nitridbeschichtete Ausführungen. präzisionsgeschliffene OberflächenUm eine perfekte Formausrichtung zu gewährleisten – Fehlausrichtung ist eine der Hauptursachen für ungleichmäßigen Grat an der Trennlinie. Stellen Sie sicher, dass AuswerferstifteDie Hülsen verfügen über ein optimiertes Spiel (0,002–0,005 mm für Präzisionsanwendungen), um Leckagepfade für geschmolzenes oder formbares Material während des Stanzvorgangs zu eliminieren.

2. Einen regelmäßigen Wartungs- und Austauschplan erstellen.

Verschleiß ist bei Formteilen, die wiederholten Stanzvorgängen ausgesetzt sind, unvermeidlich. Vernachlässigte Wartung beschleunigt jedoch die Gratbildung. Entwickeln Sie einen auf das Produktionsvolumen abgestimmten vorbeugenden Wartungsplan: Reinigen Sie Führungssäulen und BuchsenTäglich Metallspäne entfernen und die Teile neu schmieren, um Reibung und Verschleiß zu reduzieren. Stempel- und Matrizenkanten wöchentlich auf Absplitterungen oder Abstumpfungen prüfen und bei Beschädigungen sofort schärfen oder ersetzen. Auswerferstifte und -federn je nach Stanzmaterial alle 50.000–100.000 Zyklen austauschen. Die Schließkraft von Trennlinienverriegelungen und -anschlägen monatlich kalibrieren, um eine gleichmäßige Druckverteilung zu gewährleisten und lokale Spalten, die zu Gratbildung führen können, zu vermeiden.

3. Komponentenmontage und -ausrichtung optimieren

Eine präzise Montage ist für die Vermeidung von Gratbildung genauso wichtig wie die Bauteilqualität. Verwenden Sie bei der Werkzeugmontage Präzisionsausrichtwerkzeuge, um sicherzustellen, dass… Schlagen und sterbenDie Formhälften müssen exakt zentriert sein und die Führungssäulen senkrecht zur Formbasis verlaufen. Schon geringe Winkelabweichungen können zu ungleichmäßigen Spalten entlang der Trennlinie und damit zu dauerhaftem Grat führen. Bei großen Stanzformen sollten Sie Laser-Ausrichtsysteme verwenden, um die Parallelität der Formhälften vor dem Fixieren zu überprüfen. Achten Sie außerdem darauf, dass alle Befestigungselemente mit dem empfohlenen Drehmoment angezogen sind, um ein Verrutschen der Bauteile während des Stanzvorgangs unter hohem Druck zu verhindern.

4. Komponentendesign an spezifische Stanzmaterialien anpassen

Unterschiedliche Stanzwerkstoffe – von dünnwandigem Stahl bis hin zu Aluminiumlegierungen – weisen unterschiedliche Duktilitäts- und Fließeigenschaften auf, was die Gratbildung beeinflusst. Arbeiten Sie mit Ihrem Entwicklungsteam zusammen, um die Formkomponenten an die von Ihnen verarbeiteten Werkstoffe anzupassen: Für weiche, duktile Werkstoffe verwenden Sie Stempel- und Matrizeneinsätzemit engeren Spaltmaßen und polierten Oberflächen zur Minimierung der Materialanhaftung; für harte, hochfeste Metalle wählen Sie verschleißfeste KomponentenMit verstärkten Kanten zur Vermeidung von Verformungen. Dieser maßgeschneiderte Ansatz gewährleistet ein optimales Zusammenspiel der Formteile mit dem Stanzmaterial und reduziert so das Risiko von Gratbildung, ohne die Produktionsgeschwindigkeit zu beeinträchtigen.

Die Reduzierung des Einflusses von Formteilen auf die Gratbildung ist keine einmalige Maßnahme – sie erfordert einen ganzheitlichen Ansatz, der die präzise Auswahl der Komponenten, strenge Prüfungen, vorausschauende Wartung und kundenspezifische Konstruktion umfasst. Durch die Fokussierung auf diese Strategien können Hersteller Nacharbeiten und Ausschuss im Zusammenhang mit Gratbildung deutlich reduzieren, die Produktqualität verbessern und die Gesamteffizienz der Produktion steigern. In der wettbewerbsintensiven Welt von PräzisionsstanzenJedes Detail der Komponenten zählt – und die Beherrschung dieser Details ist der Schlüssel zu konsistenten, fehlerfreien Ergebnissen.

Hongyu Mould zeichnet sich als vertrauenswürdiger Partner bei der Lösung von Herausforderungen im Bereich Flash-Technologie aus und bietet dabei deutliche, auf die Bedürfnisse der Kunden zugeschnittene Vorteile. PräzisionsformenbauZunächst einmal rühmen wir uns fortschrittlicher Präzisionsbearbeitungsmöglichkeiten, Wir fertigen Kern- und Kavitäteneinsätze, Führungssäulen und Auswerferkomponenten mit engsten Toleranzen und gewährleisten so nahtlose Passflächen, die Mikrospalte von vornherein eliminieren. Zweitens setzen wir auf Hochleistungsmaterialien wie Wolframkarbid, wärmebehandelten Werkzeugstahl und verchromte Legierungen, die selbst unter extremen Formdrücken und -temperaturen form- und verschleißfest sind und die Bauteilintegrität über Tausende von Produktionszyklen hinweg erhalten. Drittens bietet unser professionelles Ingenieurteam maßgeschneiderte Lösungen – von der optimierten Auswerferspaltgestaltung bis zur Kalibrierung der Trennlinien-Schließkraft – und geht dabei auf die spezifischen Probleme jedes Werkzeugsystems ein. Schließlich bieten wir umfassenden technischen Support, einschließlich der Bauteilprüfung nach der Lieferung und Wartungsberatung, um die langfristige Produktion unserer Partner sicherzustellen. Hongyu-Form bedeutet, in zuverlässiges zu investieren hochpräzise Formkomponentendie die Produktqualität steigern und die Fertigungseffizienz optimieren.
